Beschreibung:

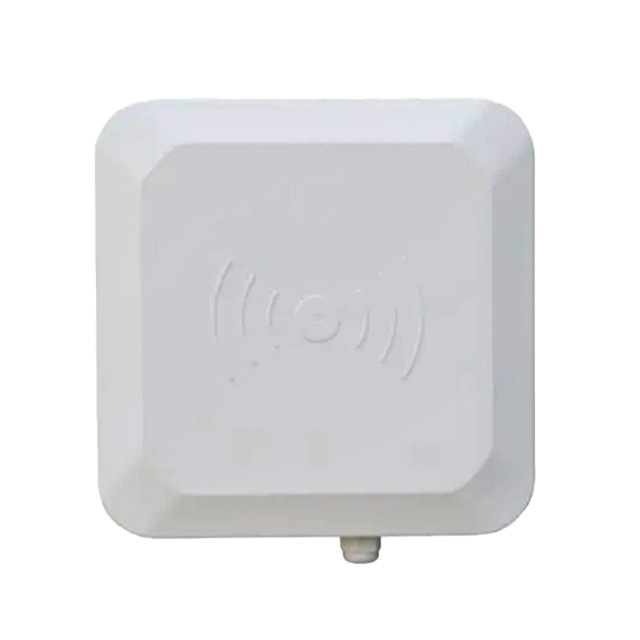

Der JH6008 fungiert als elektronischer Tag-Leser und -Schreiber. Es arbeitet in den Frequenzbändern 902–928 MHz gemäß den FCC-Vorschriften und 865–868 MHz gemäß den CE-Normen. Darüber hinaus entspricht es dem Protokoll ISO18000 - 6C (EPC C1G2). Durch die Integration eines einzigartigen und hochwirksamen Algorithmus zur Handhabung von Kollisionen elektronischer Tags wird eine hohe Leseeffizienz gewährleistet. Gleichzeitig ermöglicht es schnelle Lese- und Schreibvorgänge auf elektronischen Tags. Daher kann es umfassend in verschiedenen RFID-Systemen (Radio Frequency Identification) eingesetzt werden, darunter in der Logistik, in Szenarien zur Personenidentifizierung, in intelligenten Parkeinrichtungen, in Zugangskontrolleinrichtungen, in Mechanismen zur Fälschungssicherheit und in Systemen zur Steuerung von Produktionsprozessen.
Besonderheit:
1.Entworfen mit einem speziellen Lese- und Schreibchip.
2. Bietet volle Unterstützung für elektronische Tags, die dem Protokoll UHF EPC Gen2 (ISO18000 - 6C) entsprechen.
3. Seine Arbeitsfrequenz umfasst FCC 902 – 928 MHz und CE 865 – 868 MHz. Die Frequenzanpassung kann per Software erfolgen, um den Anforderungen verschiedener Länder oder Regionen gerecht zu werden.
4. Funktioniert entweder im FHSS-Modus (Breitspektrum-Frequenzsprung) oder im Festfrequenz-Übertragungsmodus.
5. Ausgangsleistung: bis zu 30 dBm (einstellbar), optional ist 33 dBm verfügbar.
6.Ausgestattet mit einer 8-dBi-Zirkularpolarisations- oder Linearpolarisationsantenne reicht der Leseabstand der Karte von 0 m bis 12 m*.
7.Unterstützt den Einschaltkarten-Lesemodus, den Befehlskarten-Lesemodus, den Triggerkarten-Lesemodus usw.
8. Stromversorgung über 12 V Gleichstrom, mit der Kapazität, eine Stromversorgung von bis zu 24 V zu unterstützen.
9. Die Kommunikationsschnittstelle ist kompatibel mit RS232, RJ45, Wiegand WG26, WG34, GPIO-Ein- und Ausgang, USB, WIFI, 4G, RS485 usw.
10. Ein Relais (nach Maß) ist in der Lage, Hochleistungsgeräte wie Lautsprecher, Motoren, Lichter usw. zu steuern.
11.Unterstützt die RS485- und TCP/IP-ModBus-Protokolle für den Anschluss an die SPS.
12. Verfügt über eine Tag-Filterfunktion: Wenn das RFID-Gerät dasselbe Tag mehrmals liest, kann es so konfiguriert werden, dass es die Daten nur einmal innerhalb einer Zeiteinheit an den Backend-Server sendet.
13. Verfügt über eine Offline-Speicherfunktion: Im Falle einer Trennung zwischen dem RFID-Gerät und dem Server speichert das RFID-Gerät automatisch Daten lokal mit einer Kapazität zur Aufzeichnung von 8.000 Daten.
14.Integriert eine Whitelist-Funktion: Für elektronische RFID-Tags auf der Whitelist aktiviert das Gerät direkt das Relais, um das Öffnen des Zugangstors oder das Blinken der Anzeigeleuchte zu steuern. Standardmäßig kann es 2.000 elektronische RFID-Tags oder 10.000 elektronische RFID-Tag-Daten verarbeiten.
*Die effektive Entfernung wird durch das Protokollformat, die externe Antenne, das elektronische Etikett und die Arbeitsumgebung beeinflusst.
Anwendung:
1. Intelligenter Parkplatz
2. Verwaltung von Elektrofahrzeugen
3. Persönliche Identifizierung
4. Vermögensverwaltung
5. Tierverwaltung
6. Verwaltung von Objekten im und aus dem Lager
7. Verwaltung von ETC-Fahrzeugen
8. Verwaltung des Produktionsprozesses
Spezifikation
Produktname |
UHF-Lese- und Schreibgerät für große Entfernungen |
Modell |
JH6008 |
Physikalischer Parameter |
|
Größe |
225*225*55mm |
Schalenmaterial |
ABS+Aluminium |
Gerätefarbe |
Weiß |

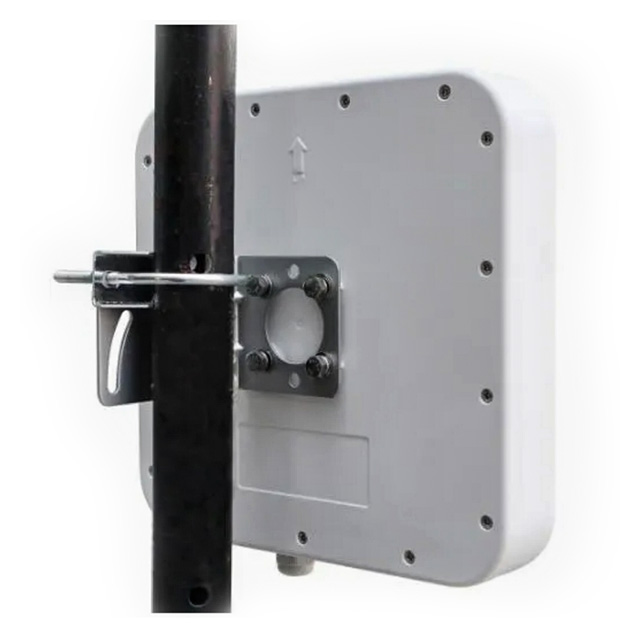

Installationsmethode |
Fixierung der Rückenklemme |
Poldurchmesser |
Φ 40–50 mm |
Maximaler Windwiderstand |
50m/s |
Paketgröße |
260*266*85CM |
Bruttogewicht der Antenne |
1,2 kg |
Umgebungsparameter |
|
Betriebstemperatur |
-20~+60 °C |
Lagertemperatur |
-40~+85 °C |
Arbeitsfeuchtigkeit |
5 % bis 95 % relative Luftfeuchtigkeit, nicht kondensierend |
Wasserdichtigkeitsniveau |
IP65 |
Leistungsparameter |
|
Arbeitsfrequenz |
902–928 MHz, 865–868 MHz (per Software einstellbar) |
H-Seite HPBW |
65 ± 5 °C |
E-Seite HPBW |
65 ± 5 °C |
Verhältnis von vorne nach hinten |
≤3 |
Stehwellenverhältnis |
≤1,3 |
Ausgangsleistung |
0-30 dBm oder 33 dBm |
Blitzschutz |
Gleichstrommasse |
Antennenspezifikationen |
Zirkular polarisierte 8dBi-Antenne |
Leseentfernung der Karte |
0-12M (*Die effektive Entfernung hängt vom elektronischen Etikett und der Arbeitsumgebung ab) |
Schreibabstand |
0-6M (*Der effektive Bereich hängt sowohl vom elektronischen Etikett als auch von der Arbeitsumgebung ab.) |
Kartenlesegeschwindigkeit |
200 Mal/S |
Kartentyp mit Lese-/Schreibzugriff |
IS018000-6C (EPC Gen2)/kann an den nationalen Standard angepasst werden |
Tipps zum Kartenlesen |
Summer, Kontrollleuchte |
Betriebsspannung |
Gleichstrom +9–24 V, 12 W |
Betriebsart |
Aktiver Modus, Befehlsmodus, Triggermodus |
Kommunikationsschnittstelle |
RS232 (serielle Schnittstelle), RS485, Wiegand 26, Wiegand 34, GPIO-Ausgang |
Whitelist-Kapazität |
Standardmäßig ist die Anzahl auf 2.000 Elemente eingestellt und kann auf 10.000 Elemente erweitert werden. |
Speichern Sie Datensätze offline |
8.000 Offline-Datensatzdaten |
Tag-Filterung |
Unterstützt die Tag-Filterfunktion. Das gleiche Tag wird einmal pro Zeiteinheit gesendet, was dem Backend-Server die Verarbeitung von Geschäftsdaten erleichtert und den Datenverkehr reduziert. |
Zugriff auf die Passwortfunktion |
Nur Tags mit korrekten Zugangspasswörtern senden die gelesenen Daten an den Server. |
SDK-Entwicklungskit |
|
SDK-Entwicklungskit |
C#-Entwicklungskit C++ |
Die folgenden Definitionen finden Sie in der Konstruktionszeichnung oben:
1.Serielle RS232-Schnittstelle (mit dem Host-Computer verbunden)
2.RJ45-Netzwerkkabelschnittstelle (verbunden mit dem Host-Computer)
3. Netzkabel für DC 9 - 12V-Stromversorgung
4. Relais (3PIN)
5. GPIO-Eingang (4PIN) (Trigger-Eingang)
