Opis:
JH6008 pełni funkcję elektronicznego czytnika i zapisu znaczników. Działa w pasmach częstotliwości 902–928 MHz zgodnie z przepisami FCC i 865–868 MHz zgodnie ze standardami CE. Ponadto jest zgodny z protokołem ISO18000 - 6C (EPC C1G2). Dzięki integracji unikalnego i wysoce efektywnego algorytmu obsługi kolizji znaczników elektronicznych zapewnia wysoką efektywność odczytu. Jednocześnie umożliwia szybkie operacje odczytu i zapisu znaczników elektronicznych. Dzięki temu może być szeroko stosowany w różnorodnych systemach identyfikacji radiowej (RFID), w tym w logistyce, scenariuszach identyfikacji osób, inteligentnych parkingach, konfiguracjach kontroli dostępu, mechanizmach przeciwdziałających podrabianiu i systemach kontroli procesu produkcyjnego.
Funkcja:
1. Zaprojektowany z dedykowanym chipem do odczytu i zapisu.
2. Oferuje pełną obsługę znaczników elektronicznych zgodnych z protokołem UHF EPC Gen2 (ISO18000 - 6C).
3. Jego częstotliwość robocza obejmuje FCC 902–928 MHz i CE 865–868 MHz. Regulację częstotliwości można uzyskać za pomocą oprogramowania, aby spełnić wymagania różnych krajów lub regionów.
4.Działa w trybie przeskoku częstotliwości o szerokim spektrum (FHSS) lub w trybie transmisji o stałej częstotliwości.
5.Moc wyjściowa: do 30dBm (regulowana), dostępna opcja 33dBm.
6.Wyposażona w antenę o polaryzacji kołowej lub liniowej o mocy 8dBi, zasięg odczytu karty wynosi od 0m do 12m*.
7. Obsługuje zasilanie - karta - tryb czytania, karta poleceń - tryb czytania, karta wyzwalacza - tryb czytania i tak dalej.
8. Zasilany przez DC12V, z możliwością obsługi zasilania do 24V.
9. Interfejs komunikacyjny jest kompatybilny z wejściami i wyjściami RS232, RJ45, Wiegand WG26, WG34, GPIO, USB, WIFI, 4G, RS485 itp.
10.Jeden przekaźnik (wykonany na zamówienie) może sterować urządzeniami dużej mocy, takimi jak głośniki, silniki, światła itp.
11. Obsługuje protokoły RS485 i TCP/IP ModBus do połączenia ze sterownikiem PLC.
12. Zawiera funkcję filtrowania tagów: gdy urządzenie RFID odczytuje ten sam tag wielokrotnie, można je skonfigurować tak, aby wysyłało dane do serwera zaplecza tylko raz w jednostce czasu.
13.Posiada funkcję przechowywania offline: W przypadku rozłączenia urządzenia RFID z serwerem, urządzenie RFID automatycznie przechowuje dane lokalnie, z możliwością zapisania 8000 sztuk danych.
14. Zawiera funkcję białej listy: w przypadku znaczników elektronicznych RFID znajdujących się na białej liście urządzenie bezpośrednio aktywuje przekaźnik sterujący otwarciem bramy dostępowej lub miganiem lampki kontrolnej. Domyślnie może obsłużyć 2000 znaczników elektronicznych RFID lub 10 000 danych znaczników elektronicznych RFID.
*Na efektywną odległość wpływa format protokołu, antena zewnętrzna, znacznik elektroniczny i środowisko pracy.
Aplikacja:
1. Inteligentny parking
2. Zarządzanie pojazdami elektrycznymi
3. Identyfikacja osobista
4. Zarządzanie aktywami
5. Zarządzanie zwierzętami
6. Zarządzanie obiektami w magazynie i poza nim
7. Zarządzanie pojazdami ETC
8. Zarządzanie procesem produkcyjnym
Specyfikacja
Nazwa produktu |
Długodystansowy czytnik i zapis UHF |
Model |
JH6008 |
Parametr fizyczny |
|

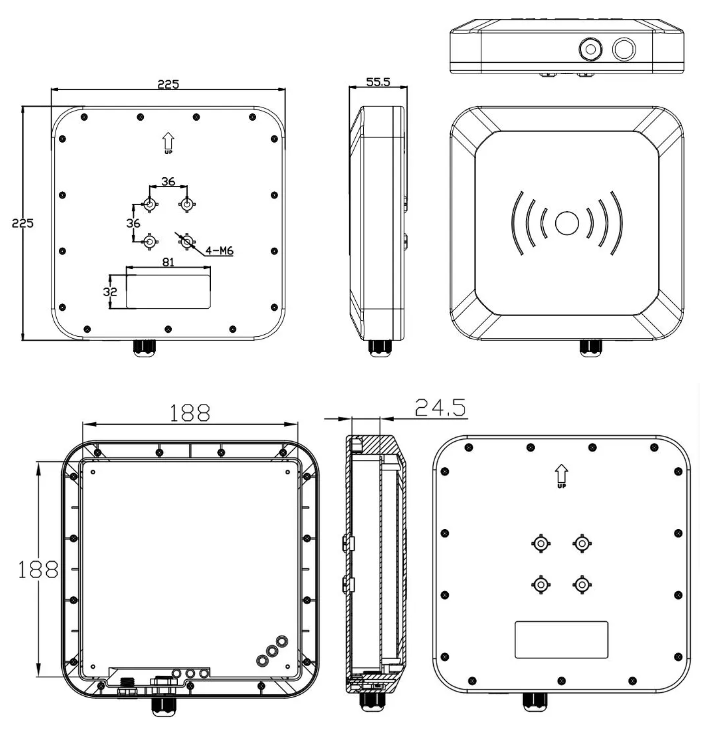

Rozmiar |
225*225*55mm |
Materiał powłoki |
ABS+aluminium |
Kolor urządzenia |
Biały |
Metoda instalacji |
Mocowanie zacisku tylnego |
Średnica słupa |
Φ 40-50 mm |
Maksymalna odporność na wiatr |
50 m/s |
Rozmiar opakowania |
260*266*85CM |
Masa brutto anteny |
1,2 kg |
Parametry środowiskowe |
|
Temperatura robocza |
-20~+60°C |
Temperatura przechowywania |
-40~+85°C |
Wilgotność robocza |
5% ~ 95% wilgotności względnej, bez kondensacji |
poziom wodoodporności |
IP65 |
Parametry wydajności |
|
częstotliwość robocza |
902-928 MHz, 865-868 MHz (regulowane programowo) |
Strona H HPBW |
65±5°C |
Strona E HPBW |
65±5°C |
stosunek przodu do tyłu |
≤3 |
współczynnik fali stojącej |
≤1,3 |
Moc wyjściowa |
0-30dBm lub 33dBm |
Ochrona odgromowa |
Uziemienie prądu stałego |
Specyfikacja anteny |
Antena o polaryzacji kołowej 8dBi |
Odległość odczytu karty |
0-12M (*efektywna odległość jest związana ze znacznikiem elektronicznym i środowiskiem pracy) |
Odległość pisania |
0-6M (*Efektywny zasięg jest powiązany ze znacznikiem elektronicznym oraz środowiskiem pracy.) |
Szybkość odczytu kart |
200 razy/S |
Typ karty odczytu/zapisu |
IS018000-6C (EPC Gen2)/można dostosować do normy krajowej |
Wskazówki dotyczące czytania kart |
brzęczyk, kontrolka |
Napięcie robocze |
Prąd stały +9-24 V, 12 W |
Tryb pracy |
Tryb aktywny, tryb poleceń, tryb wyzwalania |
Interfejs komunikacyjny |
RS232 (port szeregowy), RS485, Wiegand 26, Wiegand 34, wyjście GPIO |
Pojemność białej listy |
Domyślnie jest ustawiona na 2000 pozycji, ale można ją rozszerzyć do 10000 pozycji. |
Zapisuj rekordy w trybie offline |
8 000 danych rekordów offline |
Filtrowanie tagów |
Obsługuje funkcję filtrowania tagów. Ten sam tag jest wysyłany raz na jednostkę czasu, co ułatwia serwerowi backendowemu przetwarzanie danych biznesowych i ogranicza ruch danych. |
Funkcja hasła dostępu |
Tylko tagi posiadające prawidłowe hasła dostępu wyślą odczytane dane na serwer. |
Zestaw deweloperski SDK |
|
Zestaw deweloperski SDK |
Zestaw programistyczny C# C++ |

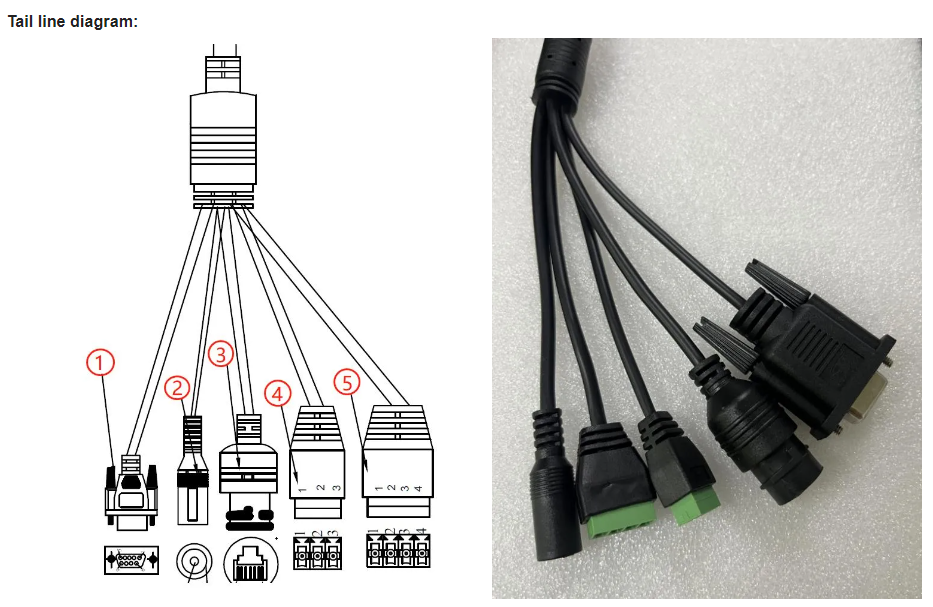

Poniższe definicje można znaleźć na powyższym rysunku projektowym:
1. Interfejs portu szeregowego RS232 (połączony z komputerem hostem)
2. Interfejs kabla sieciowego RJ45 (połączony z komputerem hostem)
3. Przewód zasilający do zasilacza DC 9 - 12 V
4. Przekaźnik (3PIN)
5. Wejście GPIO (4PIN) (wejście wyzwalające)
