説明:
JH6008は電子タグリーダライタとして機能します。 FCC 規制に従って 902 ~ 928MHz、CE 規格に従って 865 ~ 868MHz の周波数帯域内で動作します。さらに、ISO18000 - 6C (EPC C1G2) プロトコルに準拠しています。電子タグの衝突を処理するための独自の非常に効果的なアルゴリズムを統合することにより、高い読み取り効率を保証します。同時に電子タグの読み書きも高速に行えます。その結果、物流、個人識別シナリオ、スマート駐車施設、アクセス制御セットアップ、偽造防止メカニズム、生産プロセス制御システムなど、さまざまな無線周波数識別 (RFID) システムに幅広く適用できます。
特徴:
1.専用の読み取りおよび書き込みチップを使用して設計されています。
2.UHF EPC Gen2 (ISO18000 - 6C) プロトコルに準拠した電子タグを完全にサポートします。
3. 動作周波数は FCC 902 ~ 928MHz および CE 865 ~ 868MHz に及びます。周波数調整はソフトウェアを介して実現でき、さまざまな国や地域の需要に対応できます。
4.ブロードスペクトル周波数ホッピング(FHSS)モードまたは固定周波数送信モードのいずれかで動作します。
5.出力電力: 最大 30dBm (調整可能)、オプションで 33dBm も利用可能。
6.8dBi円偏波または直線偏波アンテナを搭載しており、カード読み取り距離は0m~12m*です。
7. パワーオンカード - 読み取りモード、コマンドカード - 読み取りモード、トリガーカード - 読み取りモードなどをサポートします。
8.DC12Vで駆動し、最大24Vの電源をサポートします。
9.通信インターフェースはRS232、RJ45、Wiegand WG26、WG34、GPIO入出力、USB、WIFI、4G、RS485などと互換性があります。
10. 1 つのリレー (カスタムメイド) は、スピーカー、モーター、照明などの高出力デバイスを制御できます。
11.PLC への接続用に RS485 および TCP/IP ModBus プロトコルをサポートします。
12.タグフィルタリング機能を搭載:RFIDデバイスが同じタグを複数回読み取った場合、単位時間内に1回だけバックエンドサーバーにデータを送信するように設定できます。
13.オフラインストレージ機能を搭載:RFIDデバイスとサーバー間の接続が切断された場合、RFIDデバイスは自動的にデータをローカルに保存し、8,000個のデータを記録することができます。
14. ホワイトリスト機能の組み込み: ホワイトリスト上の RFID 電子タグの場合、デバイスはリレーを直接アクティブにして、アクセス ゲートの開閉や表示灯の点滅を制御します。デフォルトでは2,000個のRFID電子タグまたは10,000個のRFID電子タグデータを扱えます。
※有効距離はプロトコル形式、外部アンテナ、電子タグ、使用環境などに影響されます。
応用:
1. インテリジェント駐車場
2. 電気自動車管理
3. 個人識別
4. 資産管理
5. 動物管理
6. 倉庫内外の物品管理
7. ETC 車両管理
8. 生産プロセス管理
仕様
製品名 |
UHF長距離リーダライタ |
モデル |
JH6008 |
物理パラメータ |
|
サイズ |
225*225*55mm |
シェル材質 |
ABS+アルミ |
デバイスの色 |
白 |

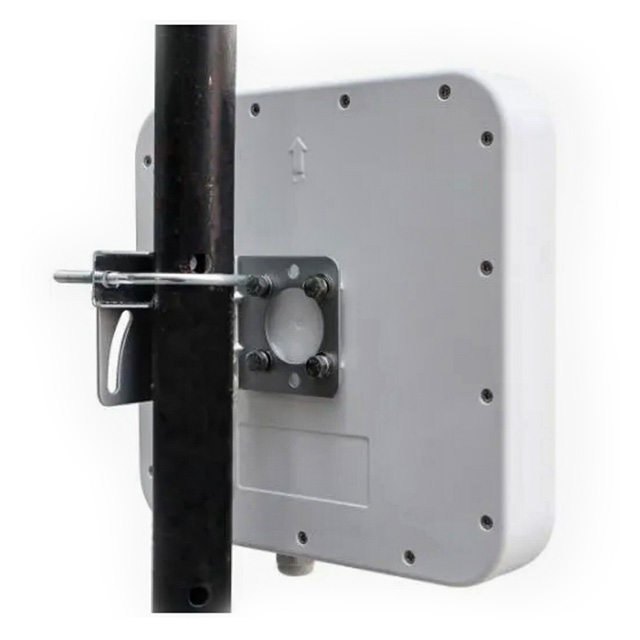

設置方法 |
バッククランプ固定 |
ポール径 |
Φ40~50mm |
最大耐風性 |
50m/秒 |
パッケージサイズ |
260*266*85センチメートル |
アンテナ総重量 |
1.2kg |
環境パラメータ |
|
動作温度 |
-20~+60℃ |
保管温度 |
-40~+85℃ |
使用湿度 |
5%~95%RH、結露なきこと |
防水レベル |
IP65 |
パフォーマンスパラメータ |
|
動作周波数 |
902-928MHz、865-868MHz(ソフトウェア調整可能) |
H側HPBW |
65±5℃ |
E側HPBW |
65±5℃ |
前後比 |
≤3 |
定在波比 |
≤1.3 |
出力電力 |
0-30dBmまたは33dBm |
雷保護 |
直流アース |
アンテナ仕様 |
8dBi円偏波アンテナ |
カード読み取り距離 |
0~12M(※有効距離は電子タグや作業環境に関係します) |
筆記距離 |
0~6M(※有効範囲は電子タグおよび作業環境に依存します。) |
カード読み取り速度 |
200回/秒 |
読み取り/書き込みカードの種類 |
IS018000-6C (EPC Gen2)/国家標準に合わせてカスタマイズ可能 |
カードリーディングのヒント |
ブザー、表示灯 |
動作電圧 |
DC+9-24V、12W |
動作モード |
アクティブモード、コマンドモード、トリガーモード |
通信インターフェース |
RS232 (シリアル ポート)、RS485、Wiegand 26、Wiegand 34、GPIO 出力 |
ホワイトリストの容量 |
デフォルトでは 2000 項目に設定されていますが、10000 項目まで拡張できます。 |
記録をオフラインで保存する |
オフラインレコードデータ8,000件 |
タグフィルタリング |
タグフィルタリング機能をサポートします。同じタグが単位時間ごとに 1 回送信されるため、バックエンド サーバーによるビジネス データの処理が容易になり、データ トラフィックが削減されます。 |
アクセスパスワード機能 |
正しいアクセス パスワードを持つタグのみが、読み取られたデータをサーバーに送信します。 |
SDK開発キット |
|
SDK開発キット |
C# 開発キット C++ |

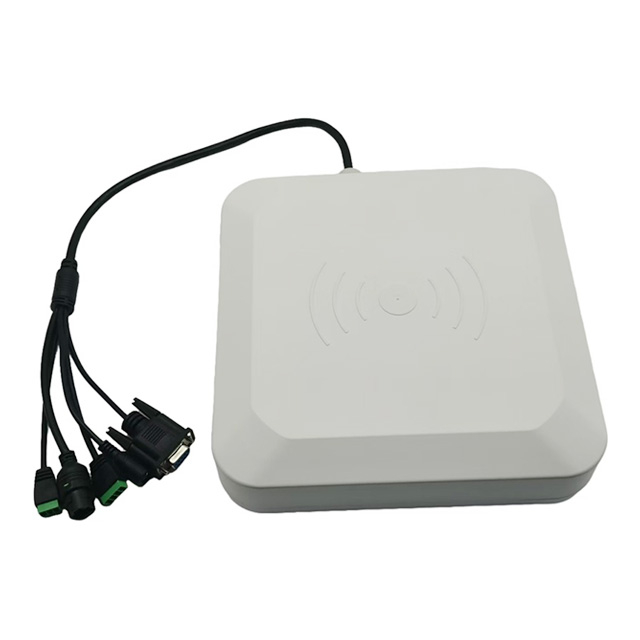

以下の定義については、上記の設計図を参照してください。
1.RS232シリアルポートインターフェース(ホストコンピュータに接続)
2.RJ45 ネットワーク ケーブル インターフェイス (ホスト コンピューターにリンク)
3.DC 9 - 12V電源用の電源コード
4. リレー (3PIN)
5. GPIO 入力 (4PIN) (トリガー入力)
