Tanım:

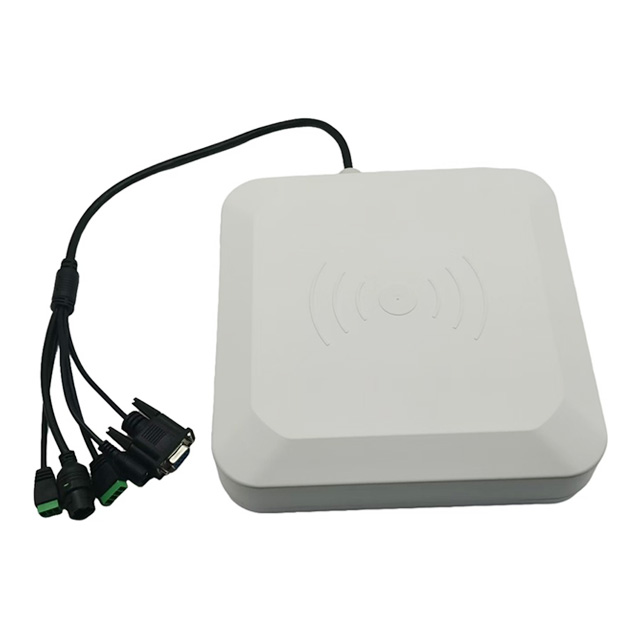

JH6008 elektronik etiket okuyucu ve yazıcı olarak işlev görür. FCC regülasyonlarına göre 902 - 928MHz, CE standartlarına göre 865 - 868MHz frekans bantlarında çalışmaktadır. Ayrıca ISO18000 - 6C (EPC C1G2) protokolüne uygundur. Elektronik etiket çarpışmalarını ele almak için benzersiz ve son derece etkili bir algoritmayı entegre ederek yüksek okuma verimliliği sağlar. Aynı zamanda elektronik etiketler üzerinde hızlı okuma ve yazma işlemlerine olanak sağlar. Sonuç olarak, lojistik, kişisel tanımlama senaryoları, akıllı park tesisleri, erişim kontrol kurulumları, sahteciliğe karşı koruma mekanizmaları ve üretim süreci kontrol sistemleri dahil olmak üzere çeşitli radyo frekansı tanımlama (RFID) sistemlerinde yaygın olarak uygulanabilir.
Özellik:
1. Özel bir okuma ve yazma çipi ile tasarlanmıştır.
2. UHF EPC Gen2 (ISO18000 - 6C) protokolüne uygun elektronik etiketler için tam destek sunar.
3.Çalışma frekansı FCC 902 - 928MHz ve CE 865 - 868MHz arasındadır. Farklı ülke veya bölgelerin taleplerini karşılayacak şekilde frekans ayarı yazılım aracılığıyla yapılabilir.
4. Geniş spektrumlu frekans atlamalı (FHSS) modunda veya sabit frekanslı iletim modunda çalışır.
5.Çıkış gücü: 30dBm'ye kadar (ayarlanabilir), 33dBm seçeneği mevcuttur.
6. 8dBi dairesel polarizasyon veya doğrusal polarizasyon anteni ile donatılmış kart okuma mesafesi 0m ila 12m* arasındadır.
7. Güç açık kart okuma modunu, komut kartı okuma modunu, tetik kartı okuma modunu vb. destekler.
8.DC12V tarafından desteklenmektedir ve 24V'a kadar güç kaynağını destekleme kapasitesine sahiptir.
9. İletişim arayüzü RS232, RJ45, Wiegand WG26, WG34, GPIO giriş ve çıkışı, USB, WIFI, 4G, RS485 vb. ile uyumludur.
10.Bir röle (özel yapım), hoparlörler, motorlar, ışıklar vb. gibi yüksek güçlü cihazları kontrol etme kapasitesine sahiptir.
11.PLC'ye bağlantı için RS485 ve TCP/IP ModBus protokollerini destekler.
12.Etiket filtreleme işlevine sahiptir: RFID cihazı aynı etiketi birden çok kez okuduğunda, verileri arka uç sunucusuna birim zaman içinde yalnızca bir kez gönderecek şekilde yapılandırılabilir.
13.Çevrimdışı depolama fonksiyonu vardır: RFID cihazı ile sunucu arasındaki bağlantının kesilmesi durumunda, RFID cihazı 8.000 adet veriyi kayıt etme kapasitesi ile verileri otomatik olarak lokal olarak depolayacaktır.
14.Beyaz liste işlevi içerir: Beyaz listedeki RFID elektronik etiketleri için cihaz, erişim kapısının açılmasını veya gösterge ışığının yanıp sönmesini kontrol etmek üzere doğrudan röleyi etkinleştirir. Varsayılan olarak 2.000 RFID elektronik etiketi veya 10.000 RFID elektronik etiket verisini işleyebilir.
*Etkili mesafe protokol formatından, harici antenden, elektronik etiketten ve çalışma ortamından etkilenir.
Başvuru:
1. Akıllı Otopark
2.Elektrikli Araç Yönetimi
3.Kişisel Tanımlama
4.Varlık Yönetimi
5.Hayvan Yönetimi
6.Depo içi ve dışı nesneler yönetimi
7.ETC Araç Yönetimi
8.Üretim süreci yönetimi
Şartname
Ürün Adı |
UHF uzun mesafe okuyucu ve yazıcı |
Modeli |
JH6008 |
Fiziksel Parametre |
|
Boyut |
225*225*55mm |
Kabuk malzemesi |
ABS+alüminyum |
Cihaz rengi |
Beyaz |
Kurulum yöntemi |
Arka kelepçe sabitlemesi |
Kutup çapı |
Φ 40-50mm |
Maksimum rüzgar direnci |
50m/s |
Paket Boyutu |
260*266*85CM |
Anten brüt ağırlığı |
1,2 kg |
Çevresel parametreler |
|
Çalışma sıcaklığı |
-20~+60°C |
Depolama sıcaklığı |
-40~+85°C |
Çalışma nemi |
%5~%95 bağıl nem,yoğuşmasız |
su geçirmez seviye |
IP65 |
Performans parametreleri |
|
çalışma frekansı |
902-928MHz,865-868MHz(Yazılımla ayarlanabilir) |
H tarafı HPBW |
65±5°C |
E tarafı HPBW |
65±5°C |
ön-arka oranı |
≤3 |
duran dalga oranı |
≤1,3 |
Çıkış Gücü |
0-30dBm veya 33dBm |
Yıldırımdan korunma |
DC topraklama |
Anten özellikleri |
8dBi dairesel polarize anten |
Kart okuma mesafesi |
0-12M (*Etkili mesafe elektronik etiket ve çalışma ortamıyla ilgilidir) |
Yazma mesafesi |
0-6M (*Etkin aralık, elektronik etiketin yanı sıra çalışma ortamıyla da ilişkilidir.) |
Kart okuma hızı |
200 kez/S |
Okuma/yazma kartı türü |
IS018000-6C (EPC Gen2)/ulusal standartlara göre özelleştirilebilir |
Kart okuma ipuçları |
zil sesi, gösterge ışığı |
Çalışma Gerilimi |
DC +9-24V,12W |
Çalışma modu |
Aktif mod, komut modu, tetikleme modu |
İletişim Arayüzü |
RS232 (seri port), RS485, Wiegand 26, Wiegand 34, GPIO çıkışı |
Beyaz liste kapasitesi |
Varsayılan olarak 2000 öğeye ayarlıdır ve bu 10000 öğeye kadar genişletilebilir. |
Kayıtları çevrimdışına kaydet |
8.000 adet çevrimdışı kayıt verisi |
Etiket filtreleme |
Etiket filtreleme işlevini destekler. Aynı etiket birim zamanda bir kez gönderilir; bu, arka uç sunucusunun iş verilerini işlemesini kolaylaştırır ve veri trafiğini azaltır. |
Erişim şifresi işlevi |
Yalnızca doğru erişim şifresine sahip etiketler, okunan verileri sunucuya gönderecektir. |
SDK geliştirme kiti |
|
SDK geliştirme kiti |
C# Geliştirme Seti C++ |
Aşağıdaki tanımlar için yukarıdaki tasarım çizimine bakın.:
1.RS232 seri port arayüzü (ana bilgisayara bağlı)
2.RJ45 ağ kablosu arayüzü (ana bilgisayara bağlı)
3.DC 9 - 12V güç kaynağı için güç kablosu
4. Röle (3PIN)
5. GPIO girişi (4PIN) (tetikleyici giriş)
