المعلمات الفنية:
| نوع البطاقة | م ، بطاقة مضادة للنسخة |
| إخراج قارئ البطاقة | Wiegand 26/34/ميناء التسلسلي |
| الجهد التشغيل | DC9-12V |
| هادئة التيار | ≤50MA |
| مسافة القراءة | 2-10 سم |
| درجة الحرارة المحيطة | -20 ～ 60 ℃ |
| الرطوبة المحيطة | 10 ٪ -90 ٪ RH |
| مقاس | 37*37mm |

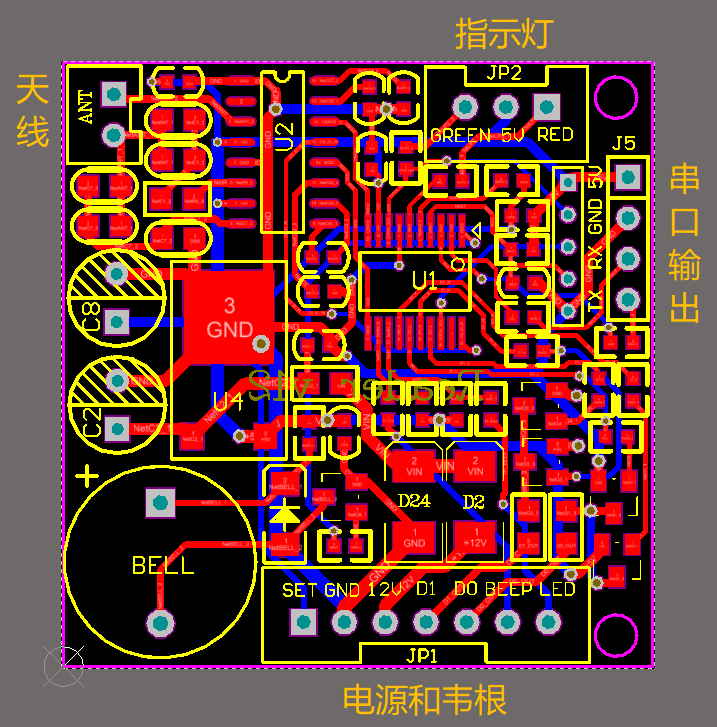

الواجهة الوصف ：

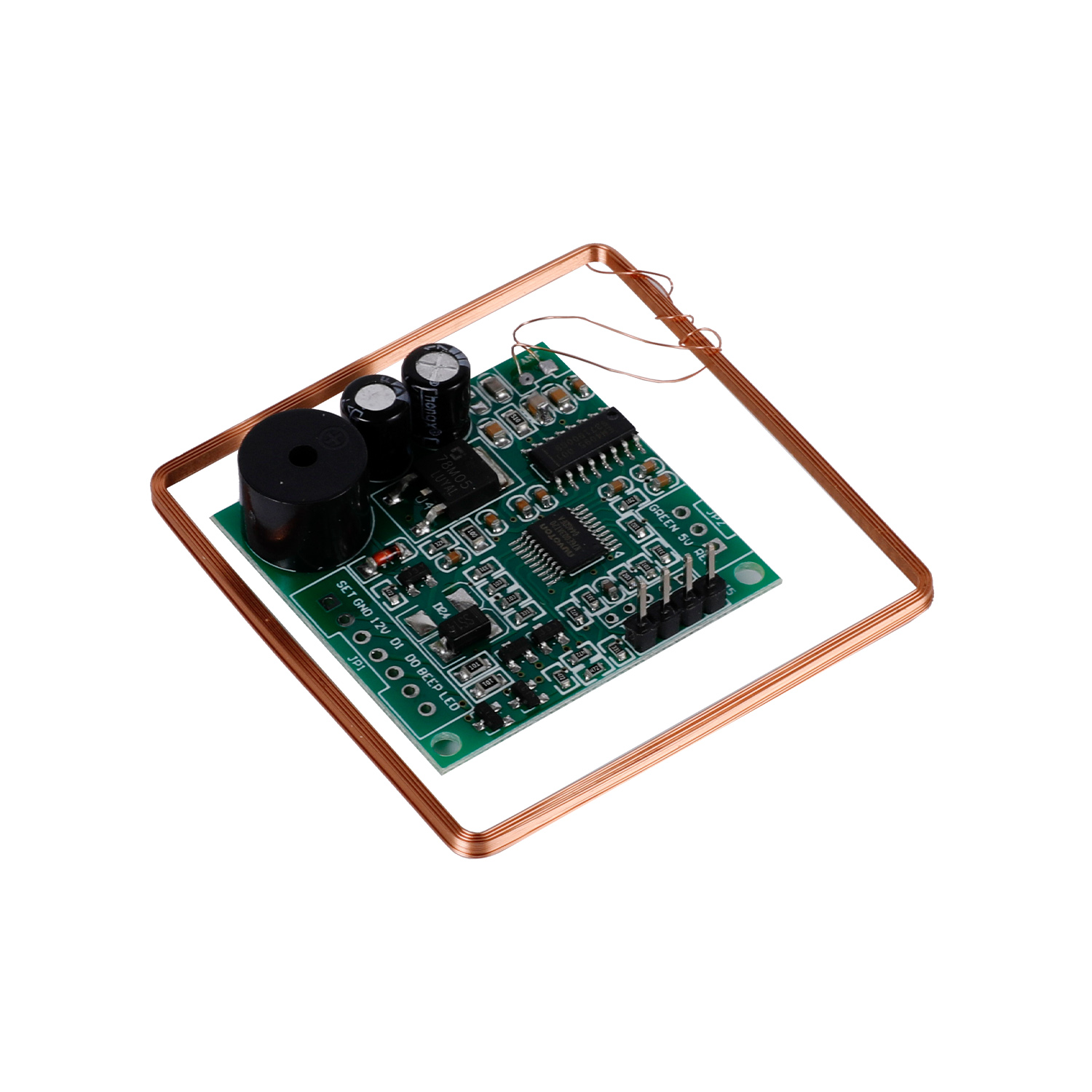

1) واجهة Antenna Antenna ، ملف لحام 125 كيلو هرتز (490UH ، قطره 0.2 سلك موصى به).
2) واجهة مؤشر JP2 ، مؤشر LED ، الأخضر هو القطب السلبي للضوء الأخضر ، الأحمر هو القطب السلبي للضوء الأحمر ، 5V هو الناتج 5 فولت من اللوحة الصغيرة ، متصل بالقطب الإيجابي للمصباح.
3) J5 هو إخراج المنفذ التسلسلي ، والدبابيس الأربعة هي: 5V ، GND ، RX (إرسال دبوس للوحة الصغيرة) ، TX (استلام دبوس من اللوحة الصغيرة) ، معدل الباود 19200 ، يرسل رقم البطاقة 4 بايت باستمرار ، والبايت المرتفع في المقدمة ، ولا يتجاوز فاصل البايت 50mm. دبابيس إمدادات الطاقة ودبابيس جهاز الإرسال والاستقبال للميناء التسلسلي كلاهما مستوى 5 فولت.
4) JP1 تمثال الطاقة وواجهة Wiegand ، 12V و GND هي إدخال Power DC DC9-12V و D0 و D1 هي Wiegand Output ، و pin set هو Wiegand 26 و Wiegand 34 اختيار ، إذا لم يكن متصلاً ، فهو Wiegand 26 ، إذا كانت المجموعة متصلة بالأرض ، فهو Wiegand 34 ؛ دبوس الصفير هو دبوس اختبار الجرس ، إذا كان متصلاً بالأرض ، فسيتم صوت الجرس ، إذا لم يكن متصلاً ، فلن يبدو الجرس يبدو ؛ دبوس LED هو دبوس اختبار ضوء المؤشر ، إذا كان متصلاً بالأرض ، فسيضيء الضوء الأخضر ، إذا لم يكن متصلاً ، فإن الضوء الأحمر سيضيء
