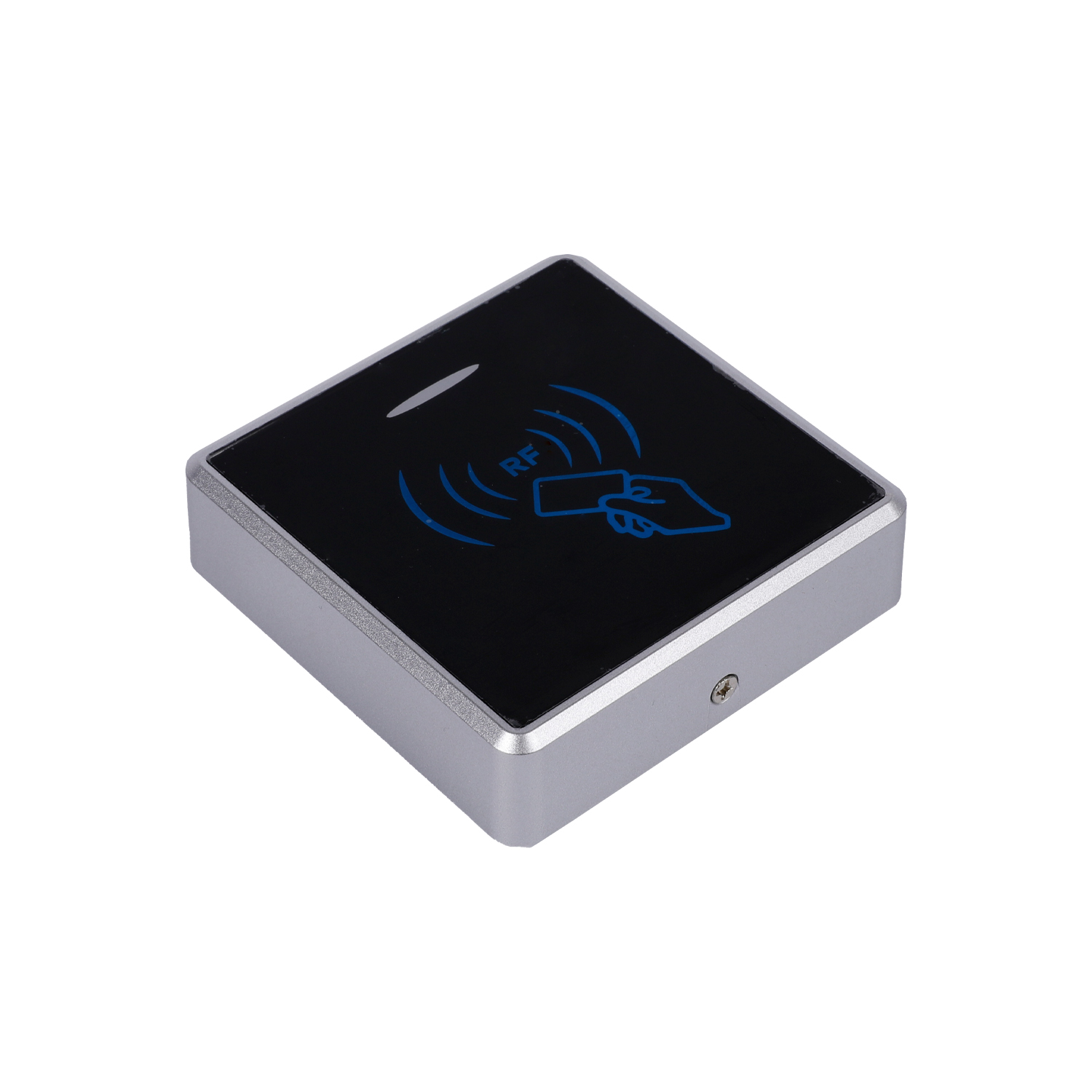

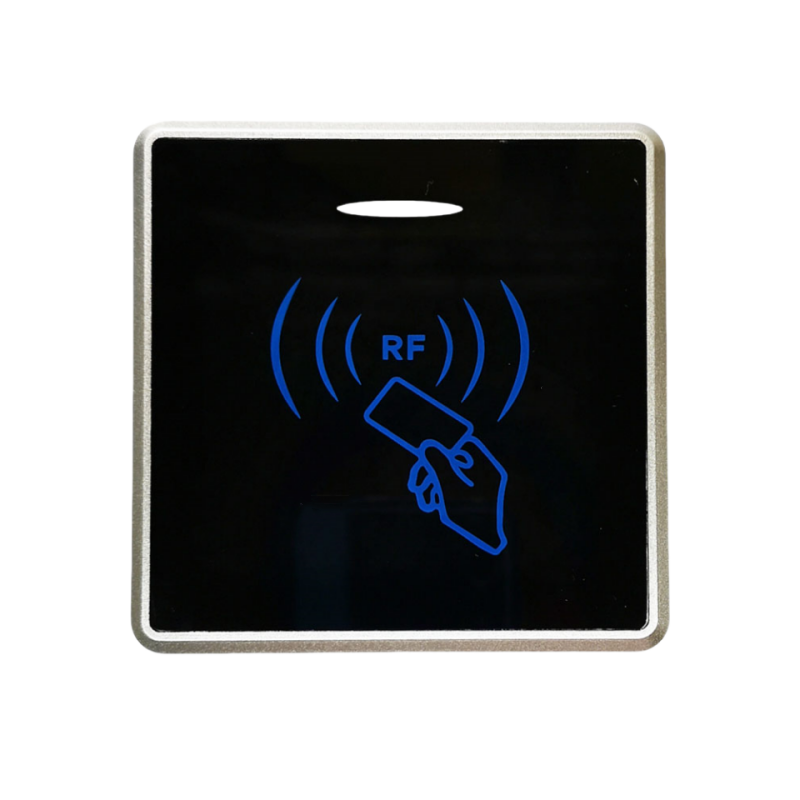

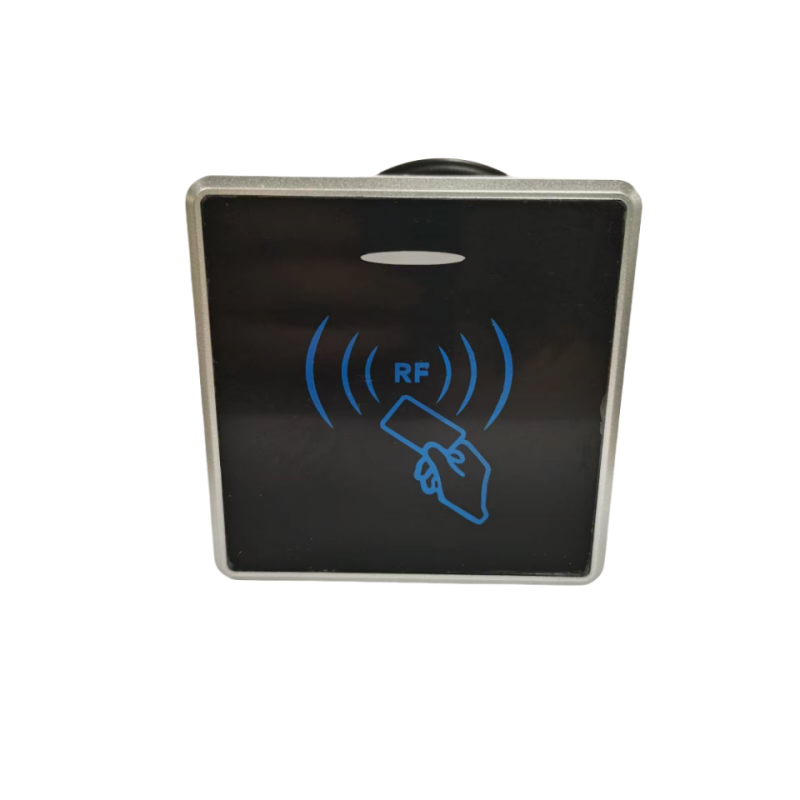

قارئ بطاقات الهوية المضاد للنسخ
المعلمات التقنية:
| يكتب |
بطاقة الهوية المضادة للنسخ |
| إخراج قارئ البطاقة |
ويجاند 26/34 |
| جهد التشغيل |
DC9-12V |
| تيار هادئ |
≥100 مللي أمبير |
| مسافة القراءة |
2-8 م |
| درجة حرارة |
-20 ~ 50 درجة مئوية |
| رطوبة |
10%-90% ر |
| مقاس |
86*86 سم |

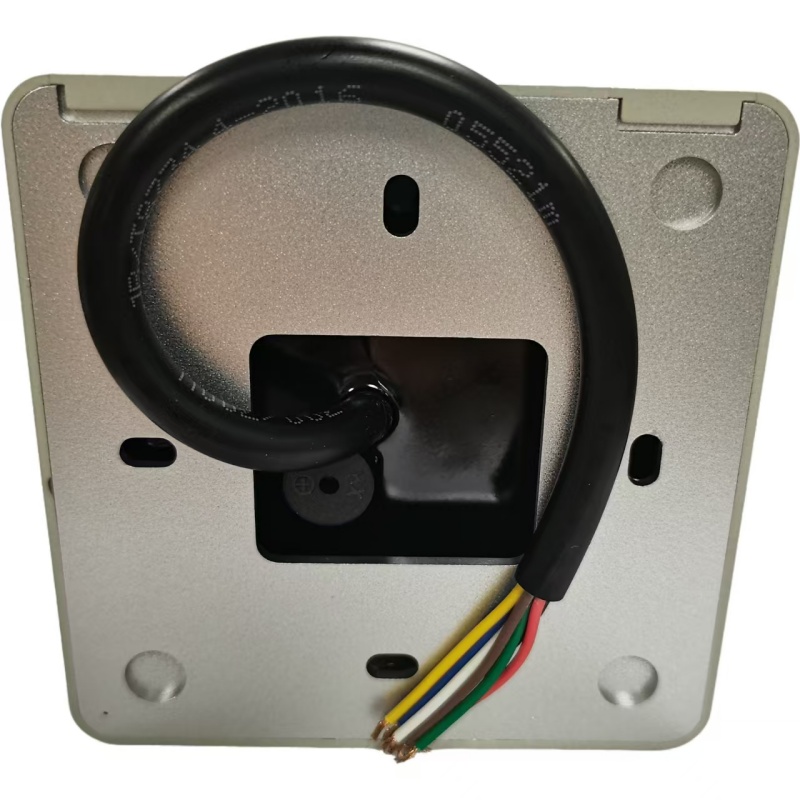

وصف الواجهة:
| 1 |
أحمر |
مدخل تيار مستمر + 12 فولت |
| 2 |
أسود |
أرض الطاقة GND |
| 3 |
أخضر |
ويجاند د0 |
| 4 |
أبيض |
ويجاند د1 |
| 5 |
أصفر |
مؤشر LED للتحكم |
| 6 |
أزرق |
صفارة التحكم |
| 7 |
بني |
WG26/34 اختياري، لا تقم بتوصيل الإخراج WG26، قم بالاتصال بالإخراج WG34 |
إعداد وضع إخراج Wiegand:
حدد وضع إخراج Wiegand عبر السلك البني:
السلك البني غير متصل، ويتم إخراج إشارة Wiegand 26 (يوصى بقطعها عندما لا يكون السلك البني متصلاً)؛
السلك البني هو سلك أرضي، ويخرج إشارة Wiegand 34
