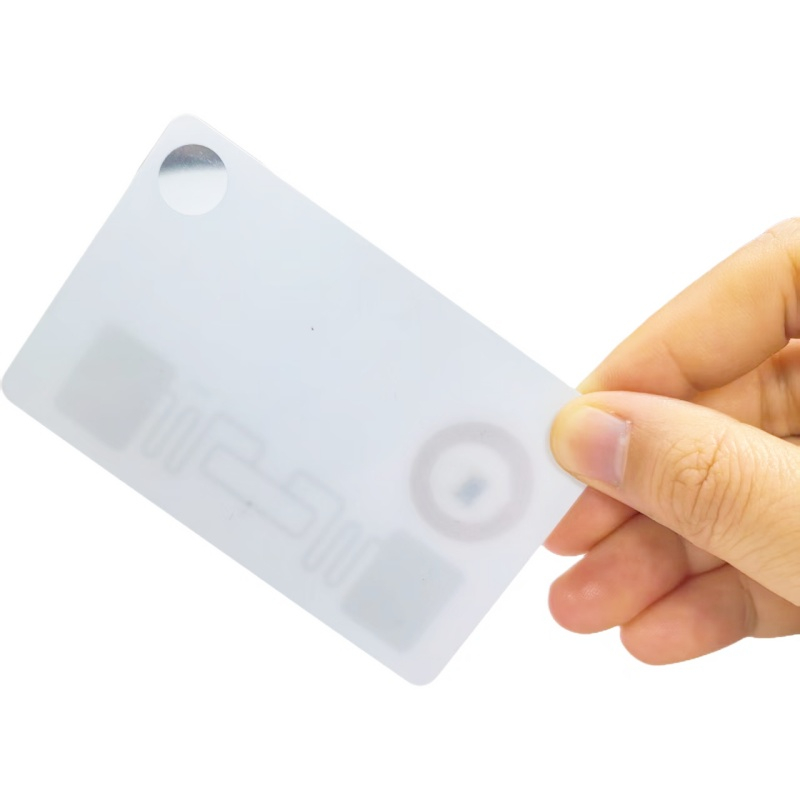

Dual-Frequenz-Kombi-UHF und 125 kHz, zwei Chips in einer Karte kombiniert, individuell bedruckte, durchsichtige PVC-RFID-Smartcard

Beschreibung:

Die kombinierte LF- und UHF-Karte ist eine Art Smartcard, die einen Niederfrequenzchip und einen Ultrahochfrequenzchip auf derselben Karte integriert.

Funktionsprinzip:

Niederfrequenzteil: Die Arbeitsfrequenz beträgt normalerweise 125 kHz oder 134,2 kHz und funktioniert über die induktive Kopplungsmethode. Das vom Kartenleser ausgesendete niederfrequente Hochfrequenzsignal bewirkt, dass die Spule des Niederfrequenzchips in der Karte einen induzierten Strom erzeugt, um den Chip mit Strom zu versorgen, wodurch die Dateninteraktion zwischen dem Chip und dem Kartenleser realisiert wird. Die Datenübertragungsgeschwindigkeit ist langsam und die Kommunikationsentfernung liegt im Allgemeinen innerhalb von 10 Zentimetern. Mit einem Leistungsverstärker lässt er sich auf etwa 80 Zentimeter erweitern.

Ultrahochfrequenzteil: Die Arbeitsfrequenz liegt im Frequenzband von 860 - 960 MHz, basierend auf dem Prinzip der elektromagnetischen Rückstreukopplung. Das vom Ultrahochfrequenz-Kartenlesegerät ausgesendete Hochfrequenzsignal wird von der Antenne der Karte empfangen, die den Ultrahochfrequenz-Chip mit Energie versorgt. Der Chip moduliert das Signal und lädt die Daten auf die reflektierte Welle. Der Kartenleser empfängt und verarbeitet das reflektierte Signal, um eine schnelle Datenübertragung über große Entfernungen zu erreichen. Der Leseabstand kann 1 bis 10 Meter betragen und mehrere Karten können gleichzeitig identifiziert werden.

Spezifikation:
